皮帶機跑偏問題詳解

作者來源：中譽鼎力 | 發布時間： 2018-06-11

導讀：

皮帶機跑偏容易造成皮帶輸送機局部或線撒料，膠帶邊緣磨損甚至斷帶的危險，不僅影響了安生產，縮短了膠帶的使用時間，還會造成重大的經濟損失。皮帶機跑偏原因分析經過調查發現，皮帶機設備制造質量、施工安裝、布置及選型、現場維護等方面存在的問

皮帶機跑偏容易造成皮帶輸送機局部或線撒料，膠帶邊緣磨損甚至斷帶的危險，不僅影響了安生產，縮短了膠帶的使用時間，還會造成重大的經濟損失。

皮帶機跑偏原因分析

經過調查發現，皮帶機設備制造質量、施工安裝、布置及選型、現場維護等方面存在的問題，是造成皮帶機跑偏的主要因素，常見的有：

(1) 驅動滾筒與改向滾筒外圓圓柱度制造有誤差；

(2) 機架剛度差，產生變形；

(3) 單側托輥軸承轉動不靈活，或托輥上沾有臟雜物；

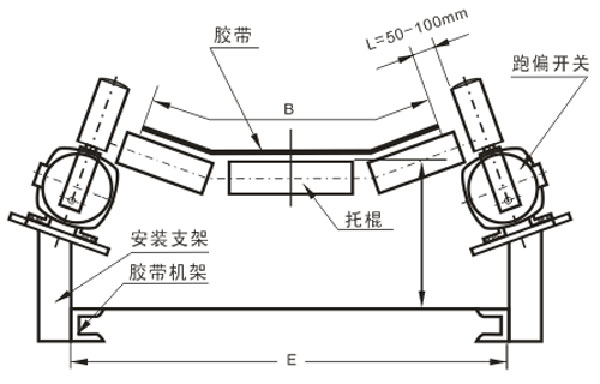

(4) 設計時未采用調偏裝置或調偏裝置運轉不靈；

(5) 膠帶搭界時兩邊線不重合，或者膠帶邊緣磨損嚴重；

(6) 驅動滾筒與改向滾筒線不平行；

(7) 驅動滾筒線與機架線不垂直；

(8) 給料器，卸料器和清掃器安裝有誤差；

(9) 皮帶機來料方向和高度布置不合理。

從上面的分析可以看出造成皮帶機跑偏的因素很多，但終結果都是使膠帶在運動中受力不平衡，形成了垂直于帶速方向的水平分速度。

皮帶機跑偏調整措施

那么皮帶機跑偏后如何調整平衡？怎么控制皮帶機跑偏呢？可以從以下幾個方面入手：

1、從設計方面進行控制

在皮帶機施工圖設計時，選用適當?shù)纳�、下托輥可以地起到防偏和糾偏的作用。

輸送帶承載段常用的調偏托輥有：自動調心托輥、前傾托輥、錐型上調心托輥、摩擦上平調心托輥、曲線回旋體側輥自動調芯托輥等。其中以自動調心托輥、前傾托輥使用多。

輸送帶空載段的調偏托輥有：下平行自動調心托輥、V型前傾托輥、平行梳型托輥等。

在設計時還需注意控制輸送機輸送方向和落料高度，盡量避免造成物料偏載或輸送帶受橫向沖擊。如果空載時輸送帶不跑偏，重載時在尾部給料段跑偏，并且物料在輸送帶上分布不均勻，應在來料溜槽末端安裝導料板，調整料流方向，使物料均勻加載。

2、從設備質量方面進行控制

在訂購設備到貨時，應嚴格執行到貨檢驗制度。發現設備存在質量問題(如：鋼繩芯輸送帶制造質量有問題；滾筒加工外圓圓柱有誤差等)要進行及時處理，避免給生產造成更大損失。

3、從設備安裝方面進行控制

① 輸送帶搭結時接頭兩邊線不重合，輸送帶總向一邊跑偏，且大跑偏正好在輸送帶搭結處，此時應該重新矯正接頭。

② 驅動滾筒和改向線不平行，或驅動滾筒線與機架線不垂直，造成輸送帶兩側張力不等，輸送帶運行時不論空載、重載都向一側跑偏，可調整驅動滾筒和改向滾筒處的絲扛，或配重裝置進行糾偏。

③ 驅動滾筒和改向滾筒外圓圓柱度有誤差，輸送帶只在驅動滾筒或改向滾筒處跑偏，處理時可根據實際需要裁剪一塊薄膠帶粘貼在跑偏滾筒的另一側，用以增大滾筒半徑，根據輸送帶跑偏“跑緊不跑松”的規律輸送帶會向另一側移動，回到正常位置。

④ 給料器、卸料器和清掃器安裝有誤差，輸送帶兩側所受阻力差別較大，輸送帶在上述部位向摩擦阻力較小的一側跑偏，此時應重新調整相關部件，使輸送帶兩側阻力均勻。

4、從現場維護方面進行控制

① 機架剛度差，產生變形。當托輥支架或機架變形較小時，輸送帶空載時就會向同一側跑偏，此時可適當增加跑偏處相鄰幾個托輥組的另一側機架高度，根據輸送帶“跑高不跑低”規律，跑偏現象將得以；當托輥支架或機架變形較大時則應當校正支架或機架的水平度和垂直度，并更換變形嚴重的部件。

②單側托輥軸承轉動不靈活，或托輥上粘有臟雜物，使輸送帶兩側線速度不等。輸送帶只在轉動不靈活的托輥處跑偏，可將跑偏側托輥清掃干凈并在其軸承上滴幾滴機油，減少轉動阻力，跑偏因素。

③ 自動調偏裝置轉動不靈活。

當輸送機處在潮濕多塵的環境中工作，或輸送潮濕物料時，混在水分中的粉塵破壞了自動調偏托輥回轉架的滑動軸承潤滑油膜，導致油膜銹蝕，調芯托輥轉動失靈。

④輸送帶邊緣磨損嚴重，導致兩側所受拉力不等。輸送帶總向一邊跑偏，且大跑偏正好在輸送帶邊緣磨損嚴重處，應對輸送帶磨損處進行修補。

皮帶輸送機正常使用過程中，主要的維護工作就是對皮帶機跑偏進行調整。發生皮帶機跑偏故，應主要從設計、安裝、使用、維護方面進行考慮，正確判斷其產生的原因，從而達到綜合處理，事半功倍的效果。
