皮帶輸送機安裝的詳細步驟及注意事項，想自己安裝的看過來！

作者來源：中譽鼎力 | 發布時間： 2019-04-08

導讀：

皮帶輸送機安裝的詳細步驟及注意事項，想自己安裝的看過來！當前皮帶機在礦山、冶金、煤炭等行業中被大規模采用，因其安裝精度不像機床、大型電機等精密設備一樣要求很高，故有些用戶會選擇自己動手。但皮帶機的安裝并不是沒有精度要求，一旦出現問題，將會

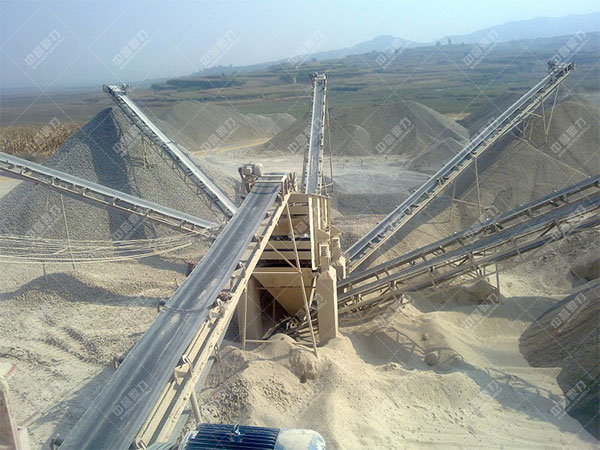

當前皮帶機在礦山、冶金、煤炭等行業中被大規模采用，因其安裝精度不像機床、大型電機等精密設備一樣要求很高，故有些用戶會選擇自己動手。但皮帶機的安裝并不是沒有精度要求，一旦出現問題，將會給之后的調試和驗收工作帶來不要的麻煩，生產中也很容易引起膠帶跑偏等事故。

皮帶機的安裝大致可分為以下幾個步驟。

1、安裝前的準備工作

先，要熟悉圖紙。通過看圖紙，了解設備的結構，安裝形式、零部件的組成及數量、性能參數等重要信息。然后再熟悉圖紙上重要的安裝尺寸，技術要求等。如果無安裝要求，皮帶機的通用技術要求為：

（1）機架線與輸送機縱向線應重合，其偏差不大于2mm。

（2）機架線的直線度偏差在任意25米長度內不應大于5mm。

（3）機架支腿對地面的垂直度偏差不應大于2/1000。

（4）中間架的間距允許偏差為正負1.5mm，高低差不應大于間距的2/1000。

（5）滾筒橫向線與輸送機縱向線應重合，其偏差不大于2mm。

（6）滾筒軸線與輸送機縱向線的垂直度偏差不應大于2/1000，水平度偏差不應大于1/1000。

設備倒運工作

由于在上工程期間，外購的大量設備不可能放在施工現場。這就要求把需要安裝的設備挑出來，做好標記，以備吊裝。倒運前，盡量把要安裝使用的設備部找出，一次倒運到位，既節省了汽車的臺班費用，又提高了工作效率。設備倒運、吊裝到位后，還要勘察安裝現場，影響設備安裝的不利因素。

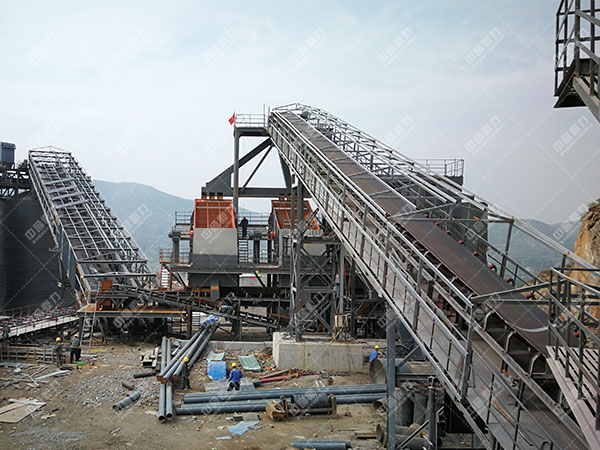

2、設備的安裝

一條皮帶機能否達到設計、安裝要求并能正常平穩運轉，主要取決于驅動裝置、滾筒以及尾輪的安裝精度，皮帶機支架的是否和驅動裝置及尾輪的線重合，所以安裝時的放線尤為重要。

（1）放線

我們可用經緯儀在機頭（驅動裝置）和機尾（尾輪）之間打出標記，再用墨斗逐點彈線，使機頭和機尾之間的線連成一條直線，用此方法放線能較高的安裝精度。

（2）驅動裝置的安裝

驅動裝置主要由電機、減速機、驅動滾筒、支架等幾部分組成。

先，我們把驅動滾筒和支架組裝、放置到預埋板上，在預埋板與支架之間放置鋼墊板，用水平儀找平，支架的四個點之間的水平度小于等于0.5mm。

然后，找出驅動滾筒的中分線，把線墜放置在中分線上，調整驅動滾筒縱向和橫向中分線與基礎線重合。

在調整驅動滾筒標高時，還要考慮為電機、減速機標高的調整預留的余量。由于電機與減速機的連接在設備制造時已經在支架上調整完畢，所以我們的任務是找正、找平，并減速機與驅動滾筒之間的同軸度。

調整時，以驅動滾筒為基準，由于減速機與驅動滾筒的連接為尼龍棒彈性連接，同軸度的精度可適當放寬，調整至徑向小于等于0.2mm，端面不大于2/1000。

（3）尾輪的安裝

尾輪由支架和滾筒兩部分組成，其調整步驟與驅動滾筒相同。

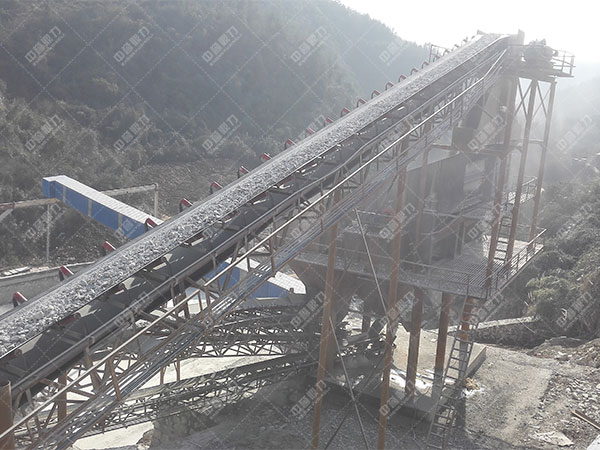

（4）支腿、中間架、托輥支架、托輥的安裝

皮帶機支腿大部分形狀為H型，其長度和寬度根據皮帶長度和寬度、皮帶運輸量等的不同而不同。

下面，我們以寬度為1500mm支腿為例，具體操作方法如下：

① 先量出寬度方向的線，做出標記。

② 把支腿放在基礎上的預埋板上，用線墜垂線，使支腿寬度方向的線與基礎線重合。

③ 在基礎線上任意一點（一般以1000mm以內為宜）做一標記，以此標記為基點，用盒尺分別測得此點到兩支腿的距離，根據等腰三角形原理可知，當兩尺寸相等時，支腿即找正。

④ 焊牢支腿，即可裝中間架，它是由10或12號槽鋼制作而成，在槽鋼寬度方向上鉆有直徑12或16mm的排孔，是連接托輥支架用的。中間架與支腿的連接形式為焊接，安裝時應用水平儀測量，以中間架的水平度和平行度，平行度方向上的兩槽鋼，上面的排孔要采用對角線測量法進行對稱度的找正，以托輥支架、上調心支架的順利安裝。

⑤ 把托輥支架裝在中間架上，用螺栓連接，把托輥裝在托輥支架上。需注意的是，在落料口的下方的托輥為四組橡膠托輥，起緩沖、減震作用。

⑥ 把下平行托輥和下調心托輥裝上。

3、附件、安裝置的安裝

附件的安裝須在支架上放上皮帶后才可進行。附件包括導料槽、空段清掃器、頭部清掃器、防跑偏開關、溜槽、皮帶拉緊裝置等。

（1）溜槽和導料槽

溜槽裝在落料口上，下面與導料槽連接，導料槽裝在機尾皮帶的上面。礦料由落料口進入溜槽，再由溜槽進入導料槽，導料槽把礦料均布在皮帶的方向，防止礦料迸濺。
