一、簡擺和復擺顎式破碎機介紹

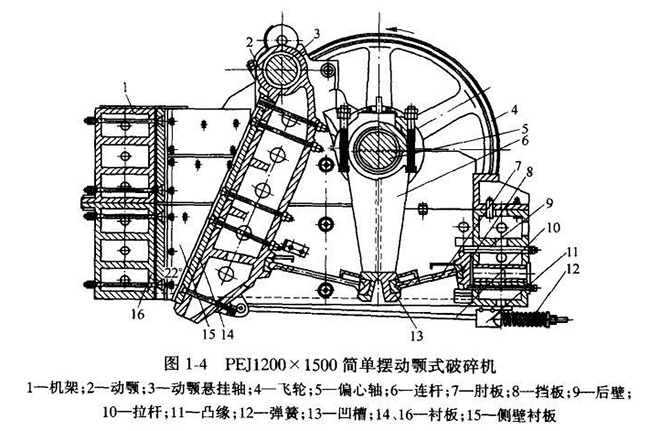

簡擺顎式破碎機

簡擺顎式破碎機的可動顎板懸掛在固定軸上。當傳動機構帶動偏心軸轉動時，與偏心軸連接的連桿隨著作上下運動。連桿向上運動時，帶動兩塊肘板逐漸伸平，前肘板迫使可動顎板向固定顎板靠近，兩塊顎板之間的物料便被破碎。連桿向下運動時，兩塊肘板之間的夾角變小，可動顎板后退，此時排礦口增大，破碎產物在重力作用下而排出。

簡擺顎式破碎機

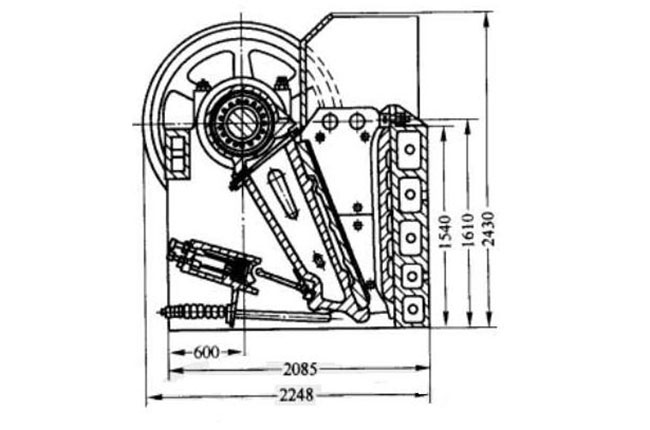

復擺顎式破碎機

復擺顎式破碎機與簡單擺動式顎式破碎機在構造上不同，前者的可動顎板懸掛在偏心軸上，因此連桿隨之取消，肘板只剩一塊。復擺顎式破碎機動鄂上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動鄂的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動鄂上各點的運動軌跡是由懸掛點的圓周線(半徑等于偏心距)，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動鄂上各點的運動軌跡比較復雜，故稱為復雜擺動式鄂式破碎機。

復擺顎式破碎機
